橫河模塊信號采集異常故障維修方法
【作者】:YX 【發布時間】:2025-5-27 【來源】:上海仰光電子科技有限公司

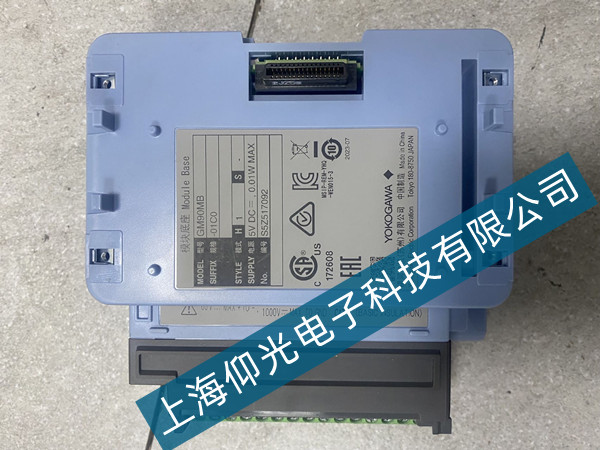

橫河模塊信號采集異常故障維修方法
橫河模塊在工業自動化系統中應用廣泛，其故障維修需遵循科學流程，結合模塊類型精準定位問題。以下為詳細維修方法：
一、通用維修流程
（一）故障信息收集
首先查看模塊面板指示燈狀態，如電源燈（PWR）、運行燈（RUN）、故障燈（ERR）等，記錄閃爍頻率及顏色。同時通過控制系統軟件讀取故障代碼，如橫河 DCS 系統中模塊報錯代碼通常包含硬件故障、通信異常等信息，例如 “MOD012” 可能表示通信鏈路中斷。
（二）外觀與連接檢查
斷開模塊電源，觀察模塊表面是否有燒焦痕跡、元件脫落或 PCB 板變色情況。檢查接線端子是否松動、氧化，特別是模擬量模塊的信號線端子，若有銹蝕需用砂紙打磨并重新擰緊。對于插拔式模塊，需檢查插槽金手指是否氧化，可用橡皮擦清潔接觸面。
（三）電源與供電測試
使用萬用表測量模塊供電電壓，橫河模塊常見供電為 DC 24V 或 DC 5V，電壓偏差應在 ±10% 以內。若電壓異常，檢查前級電源模塊及供電線路；若電壓正常，測量模塊電源輸入端濾波電容兩端電壓，若無電壓輸出，可能是模塊內部電源芯片損壞。
二、常見模塊類型維修方法
（一）模擬量輸入模塊（如 ADM12）
1. 信號采集異常
當輸入信號與模塊顯示值偏差超過量程的 ±0.5% 時，先確認傳感器輸出是否正常。用信號發生器輸入標準信號（如 4 - 20mA），若模塊顯示值偏差大，需校準模塊零點和滿度。通過模塊側面校準按鈕或上位機軟件進行校準，校準前需確保輸入信號穩定。
2. 通道故障
若單個通道無輸出，檢查該通道保險絲是否熔斷（部分模塊通道內置保險絲），可用萬用表蜂鳴檔測量。若保險絲正常，測量通道輸入端子與內部電路的導通性，若斷路可能是 PCB 板走線斷裂，需飛線連接；若短路則可能是通道保護二極管擊穿，更換同型號二極管（如 1N4007）。
（二）模擬量輸出模塊（如 DAI14）
1. 無信號輸出
首先通過軟件強制輸出標準信號，用萬用表測量輸出端子是否有電壓或電流。若無輸出，檢查模塊內部輸出驅動芯片（如 LM258），用示波器測量芯片輸入輸出引腳波形，若輸入正常但無輸出，更換驅動芯片。焊接時注意芯片引腳順序，避免焊反。
2. 輸出信號不穩定
若輸出信號波動超過 ±0.1% FS，檢查輸出線路是否受電磁干擾，可更換屏蔽電纜并重新接地。若干擾排除后仍不穩定，可能是模塊內部 D/A 轉換器故障，需更換轉換器芯片（如 AD5623），更換后需重新進行精度校準。
