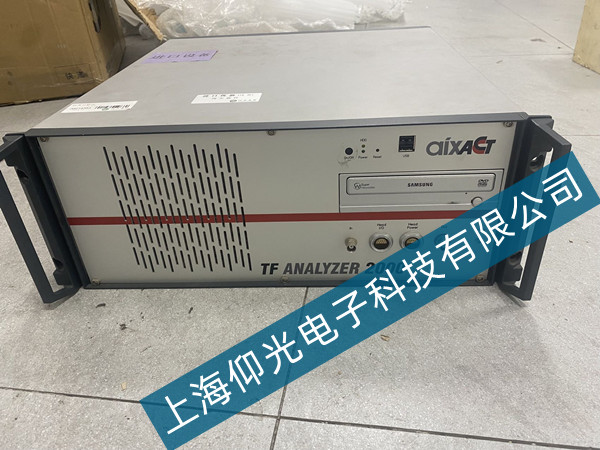

ACT鐵電分析儀 2000E 主板供電故障維修詳解
【作者】:YX 【發布時間】:2025-5-27 【來源】:上海仰光電子科技有限公司
ACT 鐵電分析儀2000E主板供電故障維修詳解
當 ACT 鐵電分析儀 2000E 出現主板供電故障時，需遵循 “先外后內、先簡后繁” 的原則逐步排查，以下是詳細維修流程：
一、基礎供電鏈路初步檢測
1. 供電接口與適配器診斷首先斷開分析儀電源，檢查主板供電接口是否存在松動、針腳氧化或變形問題�？捎梅糯箸R觀察接口內部金屬觸點，若有氧化層，需用無水乙醇擦拭并吹干；若針腳變形，需用鑷子小心復位。同時，使用萬用表直流電壓檔測量電源適配器輸出端電壓，對比額定值（通常為 12V/5V），若電壓偏差超過 ±5%，則適配器可能損壞，需更換同規格適配器。
2. 主板電源輸入電路檢測接通電源后，用萬用表表筆觸碰主板電源輸入濾波電容兩端，觀察是否有穩定電壓輸出。若無電壓，需檢查輸入回路保險絲是否熔斷（可用蜂鳴檔測量通斷），若熔斷則更換同參數保險絲；若保險絲正常，需進一步檢測輸入整流二極管，用二極管檔測量正反向壓降，若數值異常則二極管損壞，需替換為同型號快恢復二極管。
二、電源管理模塊深度排查
1. 電容與芯片外觀檢查重點觀察電源管理芯片（如 TPS54332 等）周邊的電解電容，若出現頂部鼓包、底部漏液或引腳銹蝕，需立即更換。更換時需注意電容耐壓值（≥工作電壓 1.5 倍）和容量（誤差 ±20% 以內），焊接時使用恒溫烙鐵（溫度 320±10℃），避免焊盤脫落。
2. 波形與電壓信號測試使用示波器連接電源管理芯片輸入引腳（VIN）和輸出引腳（VOUT），觸發模式設為邊沿觸發，觀察波形是否穩定。正常情況下，輸入波形應為平滑直流，輸出波形紋波幅度應小于 50mV。若輸入波形異常，需檢查前級 LC 濾波電路電感是否飽和、電阻是否變值；若輸出波形畸變或無輸出，可能是芯片內部 PWM 控制器故障，需更換芯片。
三、芯片更換與焊接工藝
1. 故障芯片拆卸采用熱風槍拆卸芯片，溫度設為 380℃，風速 4 檔，在芯片四周均勻加熱，待焊錫融化后用鑷子輕輕取下芯片。拆卸后用吸錫帶清理焊盤殘留焊錫，確保焊盤平整。若焊盤出現脫落，需用細銅線飛線連接至對應電路節點。
2. 新芯片焊接與測試將新芯片引腳對準焊盤，用少量助焊劑固定位置，再用熱風槍均勻加熱焊接。冷卻后用萬用表檢測各引腳焊點是否短路，可通過測量引腳與地之間的阻值（正常應大于 10kΩ）判斷。焊接完成后，接通電源，用數字萬用表依次測量主板各供電模塊電壓（如 CPU 核心電壓 1.8V、內存電壓 1.5V 等），確保電壓值在額定范圍內（誤差 ±3%）。
四、系統復位與功能驗證
維修完成后，需對分析儀進行系統復位：斷開電源，短接主板 CMOS 電池附近的復位跳線（J1）5-10 秒，清除故障記憶。重新開機后，進入儀器自檢程序，觀察主板供電狀態指示燈是否正常（綠色常亮為正常），并通過配套軟件讀取供電模塊實時數據，確認電壓、電流參數穩定。若自檢過程中出現報錯代碼（如 E003 供電異常），需重新排查焊接質量或是否存在其他關聯故障（如主板供電負載短路）。
此外，需注意維修環境的防靜電措施，操作時佩戴防靜電手環，工作臺鋪設防靜電墊，避免靜電擊穿精密芯片。若多次維修仍無法解決問題，需考慮主板多層電路板內部供電線路斷裂，可聯系專業電路板維修機構進行飛線修復或更換主板。
