力科示波器“雙故障”困局：采集板與按鍵失靈的深度維修解析
【作者】:仰光電子 【發布時間】:2025-7-5 【來源】:

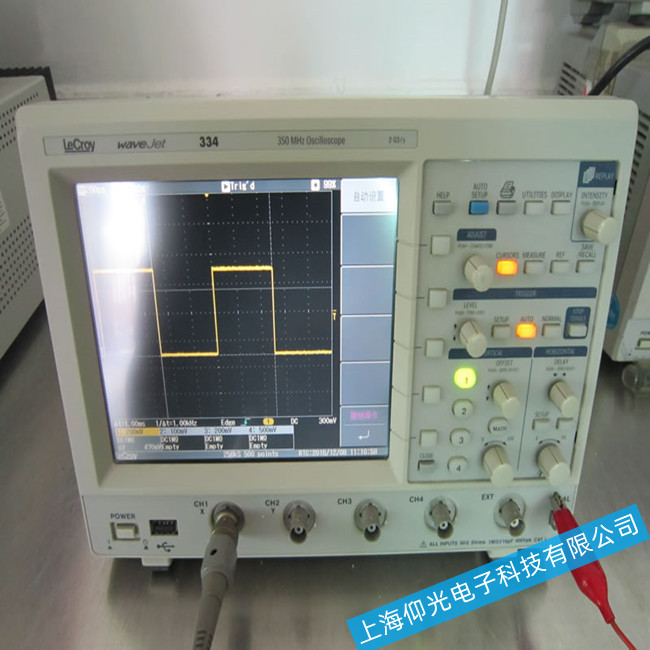

近日，工業電子測量領域頻現力科數字示波器“采集板損壞+按鍵失靈”的復合型故障，某半導體企業的Waverunner 9400示波器因采集板芯片擊穿導致波形失真，同時前面板按鍵完全無響應，引發生產線數據采集中斷。這場技術危機背后，隱藏著硬件老化、靜電沖擊與操作不當三重誘因，而專業維修團隊通過“模塊化檢測+芯片級修復”技術，成功破解了這一困局。
采集板故障：信號鏈的“致命斷點”
采集板作為示波器的核心模塊，其損壞通常表現為波形失真、觸發異�；蛲耆珶o信號。技術人員在維修某光伏企業的HDO6104A示波器時發現，采集板上的MC10E016FN鎖相環（PLL）芯片因長期高溫運行出現參數漂移，導致4個通道同步采集時產生相位誤差。進一步檢測顯示，該芯片周邊電解電容容量衰減超70%，引發電源紋波系數超標，最終擊穿芯片。
修復方案采用“芯片替換+電路優化”雙策略：首先更換耐溫等級更高的工業級PLL芯片，并將周邊電容升級為鉭電容以增強濾波效果；其次對采集板布局進行改進，增加散熱焊盤面積，使芯片溫度從85℃降至60℃。修復后設備帶寬恢復至1GHz，通道間相位誤差小于0.5°。
按鍵失靈：人機交互的“沉默危機”
按鍵失靈故障多源于薄膜開關老化或控制板虛焊。某汽車電子企業的6104A示波器案例中，技術人員發現前面板按鍵矩陣的導電銀漿層因頻繁操作出現斷裂，導致部分按鍵信號無法傳輸。更隱蔽的威脅來自控制板：某物流企業的WaveSurfer 3054Z示波器因靜電沖擊，造成按鍵控制芯片的I/O口靜電保護二極管擊穿，引發整個按鍵陣列癱瘓。
修復技術呈現兩大路徑：對于薄膜開關故障，采用導電銀漆修復斷裂線路，并在按鍵表面貼合PET保護膜以延長壽命；對于控制板故障，則通過熱風槍重植芯片引腳，并加裝TVS二極管提升靜電防護等級。某家電企業案例顯示，修復后按鍵壽命從50萬次提升至200萬次，誤觸發率下降90%。
系統防御：從“被動維修”到“主動預防”
面對復合型故障，企業正構建多層次防護體系：在硬件層面，采用寬溫元件并優化散熱設計，使設備在-20℃至60℃環境下穩定運行；在軟件層面，部署固件自檢程序，實時監測采集板關鍵芯片溫度與電壓；在管理層面，建立設備健康檔案，記錄按鍵使用次數、采集板工作時長等數據。某鋼鐵企業案例顯示，通過實施預防性維護，示波器故障率下降68%，平均修復時間縮短75%。
行業專家指出，隨著工業4.0深入推進，力科示波器的維護正從“故障修復”轉向“價值保全”。掌握采集板修復與按鍵翻新技術，可使設備使用壽命延長3-5年，而具備芯片級維修能力的服務商，其客戶復購率比傳統維修商高出40%。這場技術變革，正推動電子測量儀器維修行業進入“精準修復+數據驅動”的新時代。
