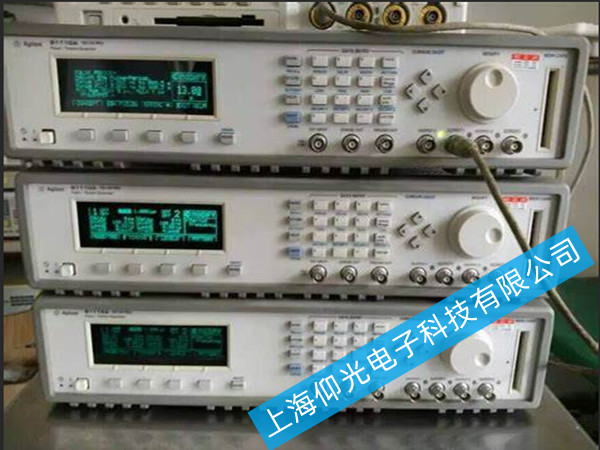

針對安捷倫81110A脈沖信號發生器出現時鐘抖動故障，可按以下步驟進行維修：
如需要專業人員介入維修請聯系以下公司，免費檢測故障點
上海仰光電子科技有限公司
單位地址：上海市嘉定區江橋鎮博園路858號531-532
電話：021-50157782
手機：13817011982微信同號 13761132860微信同號
聯系人：茆工， 楊工
一、故障定位與檢查
觀察設備狀態：檢查設備外觀是否有物理損壞，如裂縫、燒焦痕跡或松動部件。
確認電源穩定性：使用萬用表測量電源輸入電壓，確保其穩定在額定范圍內（通常為100-240V AC），避免因電壓波動導致時鐘抖動。
時鐘模塊與信號完整性檢查
使用示波器監測時鐘信號輸出端，觀察時鐘波形是否穩定，是否存在相位噪聲或頻率漂移。
若時鐘信號不穩定，需進一步檢查時鐘模塊的晶振、鎖相環（PLL）電路及電源濾波電容。
使用同軸電纜將時鐘信號輸出至外部頻譜分析儀，分析時鐘信號的頻譜純度，確認是否存在雜散諧波或相位噪聲超標。
若頻譜分析顯示雜散信號超標，需檢查時鐘模塊的屏蔽接地及電源去耦電路。
二、硬件維修與更換
晶振更換：若晶振老化或損壞，需更換同規格晶振（如10MHz溫補晶振），并確保焊接溫度不超過260℃，避免損壞周圍元件。
電源濾波電容更換：檢查時鐘模塊電源輸入端的濾波電容（如10μF/16V鉭電容），若電容值偏差超過±10%或存在漏電，需更換電容。
焊點修復：使用放大鏡觀察時鐘模塊焊點，修復虛焊、冷焊或裂紋，確保焊點飽滿無氣泡。
信號路徑優化：若PCB走線存在阻抗不匹配或串擾，需重新設計信號路徑，增加地線隔離或使用阻抗控制PCB。
三、校準與驗證
使用安捷倫官方校準套件（如81110A Calibration Kit），按照設備手冊進行時鐘頻率、相位噪聲及抖動參數校準。
校準過程中需確保環境溫度穩定在25℃±2℃，濕度低于60%RH，避免環境因素影響校準精度。
輸出信號測試：使用示波器監測設備輸出脈沖信號的上升時間、下降時間及周期抖動，確保其符合技術規格（如上升時間≤2ns，周期抖動≤50ps）。
長時間穩定性測試：連續運行設備24小時，監測時鐘抖動是否發生漂移，若抖動值超過±10%，需重新檢查硬件。
四、環境與維護建議
將設備放置在遠離高頻干擾源（如開關電源、射頻發射器）的位置，使用屏蔽機箱或鐵氧體磁環減少電磁干擾。
確保設備接地良好，接地電阻≤1Ω，避免地電位差引入噪聲。
清潔與散熱：定期清理設備內部灰塵，確保散熱風扇運轉正常，避免因過熱導致時鐘電路性能下降。
備件管理：儲備常用備件（如晶振、濾波電容），確保在元件失效時能快速更換。
