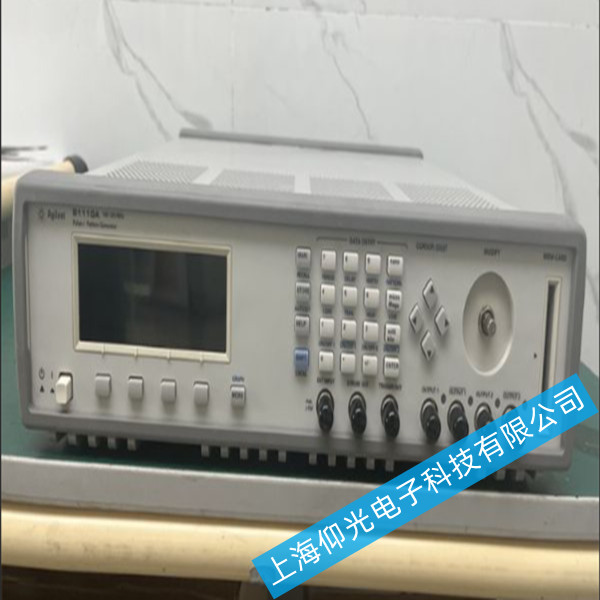

安捷倫81110A脈沖信號發生器出現高速比較器故障時，可按以下步驟進行維修：
如需要專業人員介入維修請聯系以下公司，免費檢測故障點
上海仰光電子科技有限公司
單位地址：上海市嘉定區江橋鎮博園路858號531-532
電話：021-50157782
手機：13817011982微信同號 13761132860微信同號
聯系人：茆工， 楊工
一、故障診斷
儀器無法生成準確脈沖波形，輸出信號存在幅度異常、波形畸變或觸發不穩定現象。
高速比較器作為關鍵時序控制組件，其故障可能導致信號邊沿失真或時間參數偏差。
確認比較器輸入端的參考電壓、閾值電平是否正常。
檢查時鐘同步電路，確保觸發信號與比較器輸入信號同步。
二、維修步驟
81110A采用高速比較器實現信號邊沿檢測，若芯片損壞需更換為同型號器件（如AD96687或兼容型號）。
更換前需對電路板進行清潔，避免焊渣殘留導致短路。
使用高精度數字萬用表測量比較器輸入端的閾值電壓，確保其符合規格（通常為±5%以內）。
通過儀器菜單調整閾值參數，或更換參考電壓源（如TL431穩壓器）以穩定比較器基準。
高速比較器對電源噪聲敏感，需檢查其供電電壓（通常為±5V）是否穩定。
優化接地設計，采用單點接地并縮短地線長度，降低地電位差干擾。
使用示波器監測輸出脈沖的上升/下降時間、占空比等參數，與儀器設定值比對。
通過自校準程序（Auto-Calibration）修正時間參數偏差，確保輸出精度。
三、注意事項
維修時需佩戴防靜電手環，使用防靜電工作臺，避免靜電擊穿比較器芯片。
更換芯片時需控制烙鐵溫度（≤300℃），焊接時間≤3秒，防止熱損傷。
若缺乏專業設備或經驗，建議聯系是德科技（Keysight）授權服務中心進行維修。
四、驗證與測試
輸入標準脈沖信號（如100MHz方波），觀察輸出波形是否與輸入一致。
檢查觸發靈敏度，確保儀器能穩定捕獲輸入信號。
連續運行儀器4小時以上，監測輸出信號是否出現漂移或失真。
