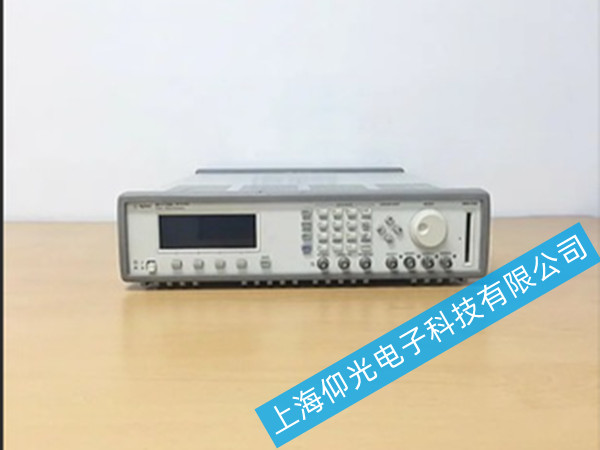

針對安捷倫81110A脈沖信號發生器供電模塊故障的維修，可按以下步驟進行：
如需要專業人員介入維修請聯系以下公司，免費檢測故障點
上海仰光電子科技有限公司
單位地址：上海市嘉定區江橋鎮博園路858號531-532
電話：021-50157782
手機：13817011982微信同號 13761132860微信同號
聯系人：茆工， 楊工
一、故障診斷與確認
電源指示燈檢查：開啟電源后，觀察開關指示燈是否顯示正常。若指示燈不亮或異常閃爍，可初步判斷電源部分存在故障。
電源輸入測試：使用萬用表測量電源線輸入端的電壓，確保其符合設備規格要求（如220V AC ±10%）。若輸入電壓異常，需檢查外部電源線路和插座。
二、供電模塊分解檢修
模塊外觀檢查：拆開設備外殼，檢查電源模塊是否有燒焦、鼓包、漏液等明顯損壞跡象，重點觀察電解電容、功率電阻等元件。
電解電容：使用電容表測試其容量值和漏電流，容量衰減超過20%或漏電流超標需更換。
功率電阻：測量阻值并與標稱值比對，阻值偏差超過±5%應更換。
二極管/三極管：使用晶體管圖示儀檢測其放大倍數和擊穿電壓，參數異常時需更換。
三、模塊更換與調試
選用與原廠規格完全一致的元件進行替換，重點匹配耐壓值、功率容量等參數。
焊接時控制溫度在280℃±10℃，焊接時間不超過3秒，避免損傷PCB板。
連接負載后，使用數字萬用表測量各輸出電壓（如±12V、+5V等），調節反饋電路電位器使輸出電壓誤差控制在±1%以內。
進行滿負荷老化測試（持續通電48小時），監測輸出電壓波動范圍是否符合標準。
四、整機測試與防護
執行全頻段（10Hz~165MHz）掃頻測試，驗證輸出信號的頻率響應特性。
測試輸出幅度穩定性，在1小時連續工作條件下，幅度波動應小于0.05dB。
在電源輸入端加裝EMI濾波器，抑制高頻干擾。
改進散熱設計，確保電源模塊工作環境溫度不超過60℃。
